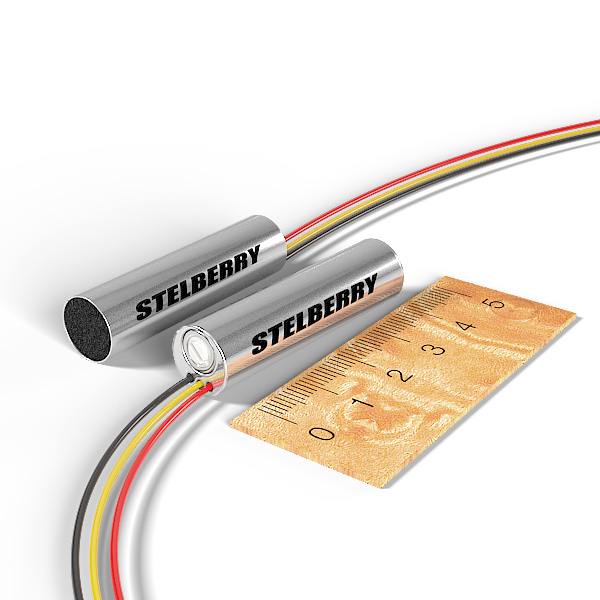

Мини микрофон с регулируемым коэффициентом усиления, построенный на малошумящем операционном усилителе. Идеальное решение для низкобюджетных проектов. Отлично подходит как внешний микрофон для видеокамер и любых видеорегистраторов, так как имеет широкий диапазон регулировки усиления уровня выходного сигнала. Регулировка усиления позволяет размещать микрофон непосредственно рядом с говорящим и при этом получать не искаженный, не переусиленный сигнал.
Для получения чистого, без помех звука активный мини микрофон Stelberry M-20 рекомендуется использовать со стабилизированными источниками питания. Стабилизированный источник питания не наводит помех в аудиоканале активного мини микрофона Stelberry M-10 в отличие от других блоков сетевого питания.
Мини микрофон Stelberry M-20 применяется для видеонаблюдения, как внешний микрофон для видеокамер, как внешний мини микрофон для видеорегистраторов, для аудио мониторинга помещений при подключении к аудиорегистраторам, как активный мини микрофон для компьютера. Может использоваться в качестве настраиваемого активного микрофона в микрофонных стойках, для подключения к различному аудио оборудованию и системам оповещения.
Расположение активного микрофона в помещении
При размещении микрофона M-20 в углу помещения оптимальная площадь для акустического наблюдения будет составлять сектор окружности площадью 12-14м². Благодаря регулировке усиления микрофон M-20 может быть отрегулирован для размещения непосредственно рядом с говорящим, или для подключения к чувствительным микрофонным входам аудиорегистрирующей аппаратуры.
Stelberry M-20: Подключение микрофона к камере
Мини микрофон Stelberry M-20 к линейному аудиовходу видеокамеры подключается напрямую. Подключение микрофона к камере производится по следующей схеме. Если у камеры линейный вход «Джек-3,5мм», то желтый провод микрофона подключается к концевому (центральному) и к кольцевому контакту разъема (Уточняете в руководстве на камеру.). Если у камеры для линейного аудиовхода используется разъем RCA («тюльпан»), то - к центральному контакту разъема RCA. Черный провод микрофона M-20 подключается к общему (корпусному) контакту разъема «Джек-3,5мм» (к кольцевому внешнему контакту разъема RCA), и к «минусовому» общему проводу стабилизированного источника питания. Красный провод микрофона подключается к «плюсовому» проводу стабилизированного источника питания. Микрофон для видеорегистратора подключается по такой же схеме.
Диаграмма направленности активного микрофона с регулируемым усилением Stelberry M-20
Мини микрофон Stelberry M-20 использует в своей конструкции всенаправленный микрофонный капсюль, который имеет круговую диаграмму направленности. Такую же диаграмму направленности имеет и активный мини микрофон M-20 с небольшим ослаблением чувствительности в его тыловой части. Диаграмма приведена для используемого в мини микрофоне микрофонного капсюля с учетом влияния на чувствительность корпуса микрофона.
| Stelberry M-20 |
| Полоса пропускания | 100...7200 Гц |
| Акустическая дальность | До 10 м |
| Отношение сигнал/шум | 48 дБ |
| Глубина регулировки усиления | 510 раз |
| Защита от электромагнитных помех | Есть |
| Ветровая защита | Есть |
| Длина линии | До 300 м |
| Корпус | Алюминий |
| Уровень сигнала | 0.25...1 В |
| Питание | 5...16 В |
| Защита от переполюсовки | Есть |
| Потребление | До 3 мА |
| Рабочий температурный диапазон | -10°..+50°C |
| Класс защиты | IP50 |
| Габариты | Ø10х42 мм |
