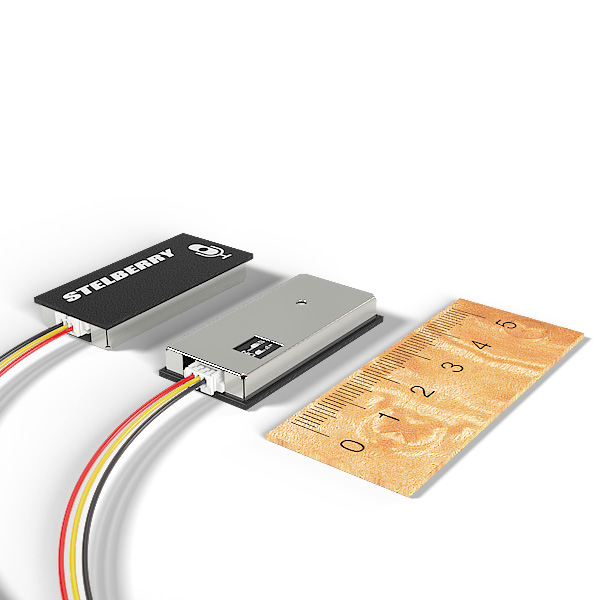

Высокочувствительный MEMS микрофон с АРУ Stelberry M-60, и регулируемым коэффициентом усиления, построен на специализированной аудио микросхеме. Высокую чувствительность микрофону дает микрофонный капсюль построенный по MEMS технологии. АРУ (автоматическая регулировка усиления) микрофона Stelberry M-60 дает возможность получать выходной сигнал микрофона одинакового уровня от различных источников звука. Микрофон M-60 имеет функцию «Отключение АРУ». Отключение АРУ повышает разборчивость речи в помещениях с высоким уровнем шума. В микрофоне M-60 реализована функция низкоомного выхода. Эта функция дает возможность простого подключения MEMS микрофона M-60 к IP-камерам с автоматическим выбором микрофонного или линейного аудиовхода.
Микрофон Stelberry M-60 является универсальным решением для построения различных систем аудио и видео регистрации, когда параметры помещений и аппаратуры еще полностью не определены. Stelberry M-60 хорошо подходит в качестве микрофона для голоса, так как имеет широкий диапазон воспринимаемых частот. Идеально подходит как внешний микрофон для камеры видеонаблюдения или IP видеокамеры, и цифрового аудиорегистратора, которые используют качественные кодеки для записи звука. Отлично подходит в качестве микрофона для систем видеонаблюдения. Прямоугольный корпус микрофона позволяет легко размещать его на плоских поверхностях. MEMS микрофон для систем видеонаблюдения Stelberry M-60 часто применяется, как микрофон для систем видеонаблюдения, как микрофон для аудио мониторинга помещений, как микрофон для голоса при записи разговора и для систем распознавания речи, как внешний микрофон для камеры видеонаблюдения или IP-камеры.
Расположение микрофона для видеонаблюдения Stelberry M-60 в помещении
При расположении высокочувствительного MEMS микрофона M-60 в углу помещения и при настройке его максимальной чувствительности, зона комфортного прослушивания будет соответствовать четверти окружности с площадью 50м². Если источник звука продолжит дальше удаляться от микрофона из комфортной зоны прослушивания, то уровень выходного сигнала M-60 будет постепенно ослабевать вплоть до границы акустической слышимости на удалении в 20 метров.
Подключение микрофона для видеонаблюдения STELBERRY M-60 к IP-камере
Высокочувствительный активный MEMS микрофон Stelberry M-60 напрямую подключается к линейному аудиовходу видеокамеры или IP камеры, без всяких дополнительных преобразователей. Подключение микрофона к камере производится в следующем порядке. К входному разъему «Джек-3,5мм» камеры, желтый провод микрофона подключается к концевому (центральному) и к кольцевому контакту разъема (Уточняете в руководстве на камеру.). Если у камеры или IP камеры для аудиовхода используется разъем RCA («тюльпан»), то - к центральному контакту разъема. Черный провод MEMS микрофона M-60 подключается к общему (корпусному) контакту разъема «Джек-3,5 мм» (или к кольцевому внешнему контакту разъема RCA), и к «минусовому» общему проводу стабилизированного источника питания. Красный провод микрофона M-60 подключается к «плюсовому» проводу стабилизированного источника питания. Если у IP камеры предусмотрено автоматическое определение микрофонного/линейного входа, то в микрофоне Stelberry M-60 необходимо включить функцию «Низкоомный выход», и тогда при подключении микрофона, аудиовход камеры автоматически переключится в режим линейного входа.
Диаграмма направленности микрофона для систем видеонаблюдения Stelberry M-60
Высокочувствительный активный микрофон Stelberry M-60 имеет круговую диаграмму направленности с небольшим ослаблением чувствительности микрофона со стороны металлической крышки корпуса, где расположены переключатели дополнительных функций и регулировка чувствительности. Диаграмма приведена для используемого в микрофоне микрофонного MEMS капсюля с учетом влияния корпуса микрофона.
| Stelberry M-60 |
| Полоса пропускания (после обработки) | 100...6100 Гц |
| Акустическая дальность | До 8 м |
| Отношение сигнал/шум | 48 дБ |
| Коэффициент усиления | 50 раз |
| Защита от электромагнитных помех | Есть |
| Ветровая защита | Есть |
| Длина линии | До 300 м |
| Корпус | Алюминий |
| Уровень сигнала | 0.25...1 В |
| Питание | 7.5...16 В |
| Защита от переполюсовки | Есть |
| Потребление | До 3 мА |
| Рабочий температурный диапазон | -10°..+50°C |
| Класс защиты | IP30 |
| Габариты | 40х19х5 мм |
