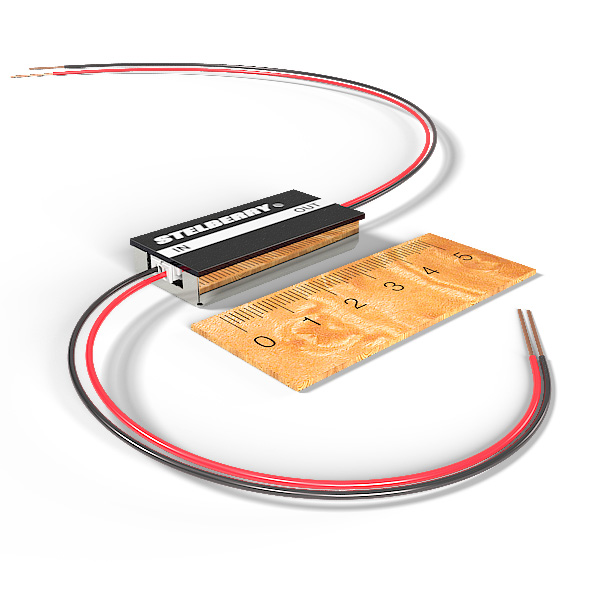

Простой фильтр питания Stelberry MX-100, построенный на пассивных элементах. Хорошее решение для исправления ситуации с питанием активных микрофонов, в тех случаях, когда монтаж уже произведен, а аудиосигнал с микрофонов приходит с помехами наведенными по цепям питания. Фильтр Stelberry MX-100 легко подключается в разрыв цепи питания активного микрофона, выступая в роли подавителя помех от импульсных источников питания.
Фильтр питания Stelberry MX-100 применяется для фильтрации цепей питания простых микрофонов, для исправления питания активного микрофона после неудачной прокладки кабеля рядом с источниками помех, для устранения помех, возникающих при подключении активного микрофона к бюджетному импульсному источнику питания.
Stelberry MX-100. Подключение фильтра к микрофону
Подключение фильтра к микрофону производится по простой схеме. Фильтр питания MX-100 подключается в разрыв цепи питания. Входной «IN» черный провод фильтра MX-100 подключается к общему «минусовому» проводу источника питания. Выходной «OUT» черный провод фильтра MX-100 подключается к черному «общему» проводу микрофона. Входной «IN» красный провод фильтра подключается к «плюсовому» проводу источника питания. Выходной «OUT» красный провод фильтра подключается к «плюсовому» красному проводу питания активного микрофона.
Фильтр питания Stelberry MX-100 обычно располагается на выходе импульсного источника питания. Либо, если аудиосигнал микрофона передается отдельным кабелем, то непосредственно рядом с активным микрофоном. Возможен также вариант расположения двух фильтров - на выходе источника питания, и на входе питания активного микрофона.
| Stelberry MX-100 |
| Входное напряжение | До 16 В |
| Максимальный ток | 120 мА |
| Коэффициент подавления помех | 98 (5000 Гц) |
| Внутреннее сопротивление | 7 Ом |
| Длина входного кабеля | 150 мм |
| Длина выходного кабеля | 150 мм |
| Способ крепления фильтра | 2-х сторонний скотч |
| Рабочий температурный диапазон | -40°..+50°C |
| Класс защиты | IP30 |
| Габариты | 40х19х5 мм |
| Вес | 15 г |
