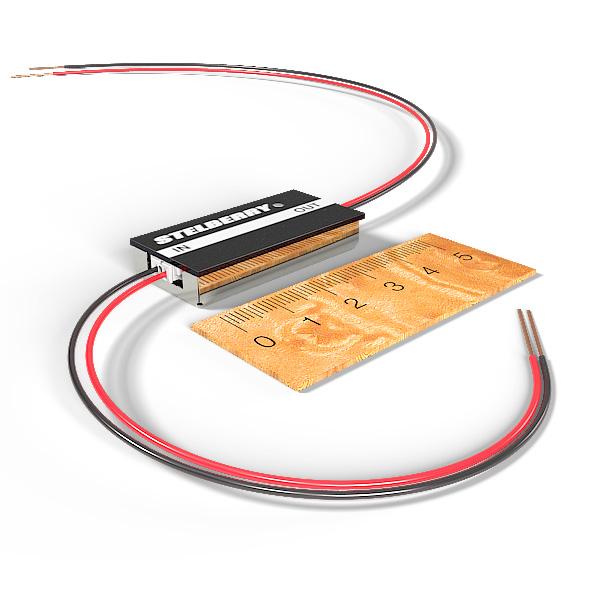

Фильтр питания Stelberry MX-110 построен на пассивных элементах. Благодаря повышенному коэффициенту фильтрации эффективно справляется с подавлением помех питания активных микрофонов, в тех случаях, когда монтаж уже произведен, а аудиосигнал с микрофонов приходит с большими помехами, наведенными по цепям питания. Достоинствами этого фильтра, являются повышенная фильтрация и простое подключение фильтра к микрофону.
Фильтр питания с повышенным коэффициентом подавления помех Stelberry MX-110 применяется как фильтр помех в цепи питания активного микрофона, где простой фильтрации недостаточно, для исправления питания микрофона после неудачной прокладки кабеля рядом с источниками помех, для подавления помех, возникающих при использовании бюджетных импульсных источников питания.
Stelberry MX-110. Подключение фильтра питания к микрофону
Подключение фильтра питания Stelberry MX-110 к микрофону производится просто. Фильтр питания подключается в разрыв цепи питания активного микрофона. Входной «IN» черный провод фильтра подключается к общему «минусовому» проводу источника питания. Выходной «OUT» черный провод фильтра подключается к черному «общему» проводу микрофона. Входной «IN» красный провод фильтра MX-110 подключается к «плюсовому» проводу источника питания. И выходной «OUT» красный провод MX-110 подключается к «плюсовому» красному проводу питания активного микрофона.
Фильтр питания Stelberry MX-110 может располагаться на выходе импульсного источника, если питание и аудиосигнал активного микрофона проходят в едином кабеле. Либо, если аудиосигнал микрофона передается отдельным кабелем, то непосредственно рядом с активным микрофоном. Возможен также вариант расположения двух фильтров MX-110 - на выходе источника питания, и на входе питания микрофона.
| Stelberry MX-110 |
| Входное напряжение | До 16 В |
| Максимальный ток | 80 мА |
| Коэффициент подавления помех | 196 (5000 Гц) |
| Внутреннее сопротивление | 14 Ом |
| Длина входного кабеля | 150 мм |
| Длина выходного кабеля | 150 мм |
| Способ крепления фильтра | 2-х сторонний скотч |
| Рабочий температурный диапазон | -40°..+50°C |
| Класс защиты | IP30 |
| Габариты | 40х19х5 мм |
| Вес | 15 г |
