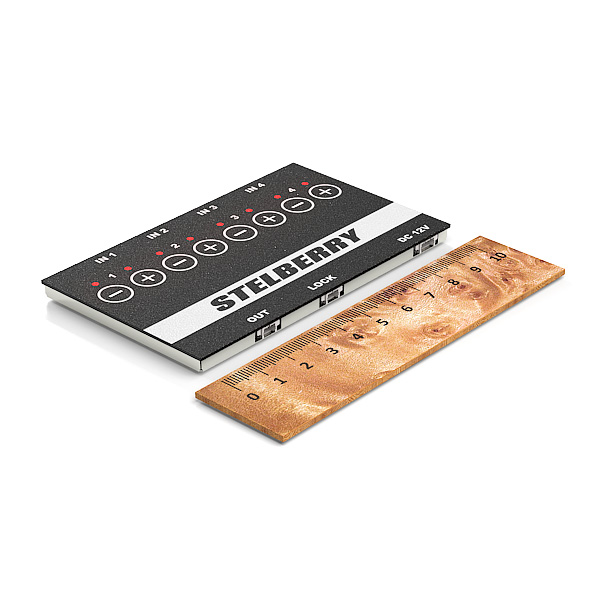

Простой цифровой микшер с сенсорным управлением, построен на специализированной аудио микросхеме с цифровым управлением. Представляет собой по сути «интеллектуальный» сумматор аудиосигналов. Уровни усиления сигнала каждого из четырех каналов микшера настраиваются индивидуально на фоне суммарного сигнала с остальных каналов. Все настройки сопровождаются световой индикацией. После настройки микшера сенсорные кнопки могут быть заблокированы отсоединением специального разъема с перемычкой. Звуковой микшер MX-300 может самостоятельно обеспечивать питанием подключенные к нему активные микрофоны. Основное применение микшера звука Stelberry MX-300 — это смешивание аудиосигналов от активных микрофонов, расположенных в различных частях помещения. При прослушивании помещения единственным микрофоном возникает ограничение на размер площади прослушивания, применение микшера MX-300 с несколькими активными микрофонами снимает это ограничение. Аудиомикшер Stelberry MX-300 может применяться для повышения разборчивости речи при подключении к микшеру нескольких микрофонов, размещенных рядом, друг с другом. Звуковой микшер MX-300 может быть применен для организации распределенного по площади микрофона для записи речи. Так, четыре активных микрофона, подключенных микшеру MX-300 и расставленных по дуге или полуокружности перед оратором, позволят получить распределенный микрофон для записи речи, который будет предавать качественный звук для системы записи независимо от того, в какую сторону смотрит оратор и к какой части аудитории он обращается. Микшер звука MX-300 может применяться для смешивания линейных аудиосигналов от различных источников, например, микрофона по одному каналу, фоновой музыки по другому каналу. При подключении к усилителю Микшер звука MX-300 расширяет количество входов усилителя, что дает возможность четырем операторам, при размещении у них на столах стоек активных микрофонов, давать громкие объявления через единый усилитель не покидая своих рабочих мест.
Stelberry MX-300. Подключение активных микрофонов к микшеру
Подключение активных микрофонов Stelberry к микшеру производится достаточно просто, так как на входах микшера используются такие же кабели с разъемами, как на микрофонах М-60, М-70. А цвета проводов соответствуют цветам проводов во всех активных микрофонах Stelberry по их физическому назначению. Так, черный провод соответствует общему «минусовому» проводу, красный провод соответствует «плюсовому» проводу питания микрофона, а желтый провод соответствует проводу выходного аудиосигнала микрофона. Питание микшера осуществляется через кабель с черными и красными проводами, а выходной аудиосигнал с микшера снимается через кабель с желтыми и черными проводами. Физическое назначение проводов не меняется. Черный — общий или «минус» питания, красный — «плюс» питания, желтый — аудиосигнал.
| Stelberry MX-300 |
| Количество входов | 4 |
| Уровень входного аудиосигнала | 0...1 В |
| Уровень выходного аудиосигнала | 0...1 В |
| Частота пропускания | 20...30000 Гц |
| Тип меню | Сенсорное |
| Индикация работы | Светодиодная |
| Цвет индикации | Красный |
| Регулировка усиления | Индивидуальная на канал |
| Диапазон регулировки усиления | -70...+20 дБ |
| Шаг регулировки | 2 дБ |
| Блокировка меню | Перемычка |
| Питание для микрофонов | Есть |
| Способ крепления | 2-х сторонний скотч |
| Питание (в комплект не входит) | 12...16 В |
| Потребление | До 50 мА |
| Рабочий температурный диапазон | -40°..+50°C |
| Класс защиты | IP30 |
| Габариты | 100х60х6 мм |
| Вес | 50 г |
